Το μοντέλο RTAF-AP04 είναι ένα προηγμένο σύστημα σχεδιασμού που περιέχει 4 ελατήρια γυάλωσης, οι αυτόματες διαδικασίες γυάλωσης μπορούν να αποθηκευτούν στο πρόγραμμα για χρήση ανάκλησης.
Its highly efficient yields and low production cost benefits more and more manufacturers which makes it become the best solution for replacing heavy-labor workmanship and improving the product's quality stability.
Χωρισμός των οχημάτων που πρέπει να χρησιμοποιηθούν για την κατασκευή του συστήματος

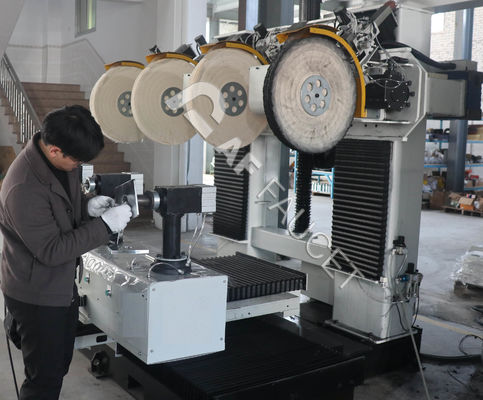

Η μηχανή γυαλισμού με 4 σπιντέλες είναι σχεδιασμένη με μια ανθεκτική στην έκρηξη μονάδα σκόνης
Σχεδιασμένα με πνευματικά εξαρτήματα SMC και AirTac.
Το σύστημα γυάλωσης με στερεό κερί
Ο κύριος μηχανισμός μεταφοράς έχει σχεδιαστεί για να ανταποκρίνεται στα διάφορα υλικά γυάλωσης: τροχούς ύφασματος και τροχούς λιναριού
Σύστημα ελέγχου φορτώσεως τροχού σκούπα:
Α: Για να μάθετε τον κύκλο παραγωγής ή την παραγωγικότητα και να υπολογίσετε την φθορά του τροχού σκουπιδιού.
Β: Για την εισαγωγή των παραμέτρων στο σύστημα μακροπρογράμματος ρομπότ, το ποσό της αποζημίωσης προστίθεται και αφαιρείται αυτόματα στο σύστημα συντεταγμένων,
Γ: Για να διασφαλιστεί ότι κάθε προϊόν έρχεται σε επαφή με τον τροχό υφάσματος ανά πάσα στιγμή με την ίδια δύναμη, και το γενικό μακροπρόγραμμα διαθέτει συναγερμό που υπενθυμίζει στον χειριστή την αυτόματη αλλαγή τροχών.
Πλήρες με 4 σπινθήρες
Τεχνικές προδιαγραφές
| Κωδικός # |
Άρθρο |
Προδιαγραφές |
| 1 |
Αριθμός μοντέλου. |
Δελτίο ΕΚΑΧ αριθ. |
| 2 |
Διάταξη μηχανής (L*W*H) mm |
4400*3400*2800 |
| 3 |
Κατανάλωση ισχύος (Max./Ave.) kW |
40/25 |
| 4 |
Περιβάλλον εργασίας |
3Ph, AC380V, 50Hz |
| 5 |
Μέγιστη διάμετρος σφουγγαρίσματος (mm) |
600 |
| 6 |
Ελάχιστο διάμετρος σφουγγαρίσματος (mm) |
300 |
| 7 |
Διάδρομος στον άξονα Χ (mm) |
1100 |
| 8 |
Διάδρομος στον άξονα Y (mm) |
1000 |
| 9 |
Διάδρομος του άξονα Z (mm) |
700 |
| 10 |
Δρόμος στον άξονα U (mm) |
± 90° |
| 11 |
Διάδρομος στον άξονα V (mm) |
±720° |
| 12 |
Διάδρομος στον άξονα W (mm) |
±720° |
| 13 |
Συνταγές Προγράμματος |
Απεριόριστη αποθήκευση |
| 14 |
Βάρος γυάλωσης |
Σκληρό/Υγρό για επιλογή |
| 15 |
Μέγιστη ταχύτητα του άξονα Χ |
20 μέτρα το λεπτό. |
| 16 |
Μέγιστη ταχύτητα του άξονα Y |
20 μέτρα το λεπτό. |
| 17 |
Μέγιστη ταχύτητα του άξονα Ζ |
20 μέτρα το λεπτό. |
| 18 |
Μέγιστη ταχύτητα του άξονα U |
30°/δευτερόλεπτο |
| 19 |
Μέγιστη ταχύτητα του άξονα V |
30°/δευτερόλεπτο |
| 20 |
Μέγιστη ταχύτητα του άξονα W |
30°/δευτερόλεπτο |
Εργασιακό περιβάλλον
Χώρος ασφαλείας λειτουργίας: 6000*4500*3200 mm
Τυποποιημένη τάση 380V
Μέγιστη ισχύς: 40KW, μέγιστο ρεύμα: διακόπτης αέρα 80A
Πίεση συμπιεσμένου αέρα: 0,6-0,8MPa, ο αέρας πρέπει να στεγνώνεται, να καθαρίζεται, να φιλτράρεται
Σιμεντόπετρα πάχους άνω των 220 mm, φορτίο: 200N/mm2
Για την επίτευξη υψηλής απόδοσης και σταθερής ποιότητας, η ακρίβεια των τρυπών του εργαστηρίου ελέγχεται εντός 0,5 mm,
Ε
Ηλεκτρικό σύστημα ελέγχου και λειτουργίας
-- Μέθοδος επικοινωνίας: CCLINK (μπορεί επίσης να οριστεί από τον πελάτη),
-- Τόσο το ηλεκτρικό ντουλάπι όσο και η εξωτερική γραμμή σύνδεσης με πρίζες αεροπορικών εγκαταστάσεων,
- Καλή σφράγιση και διάχυση της θερμότητας (δύο ανεμιστήρες εξάτμισης 120*120),
- PLC, οθόνη αφής, μετατροπέας συχνοτήτων, και άλλα κύρια ηλεκτρονικά εξαρτήματα με τις μάρκες Mitsubishi και Schneider.
- Προετοιμάστε την κλειδαριά της πόρτας ασφαλείας και το δίχτυ ασφαλείας.
- Δεν ξέρω.Το σύστημα γυαλισμού διατηρεί διεπαφές για αναβάθμιση
-- Διαθέσιμα για τη δημιουργία συνεχών γραμμών παραγωγής ή σταθμών εργασίας.
-- Υποστήριξη της σύνδεσης του συστήματος διαχείρισης εργαστηρίου.
Σελίδα προγράμματος γυάλωσης
Σας παρέχουμε όχι μόνο τον εξοπλισμό γυάλωσης, αλλά γνωρίζουμε πώς να μεταφέρουμε την τεχνολογία, την επαγγελματική εκπαίδευση, και την τεχνική υποστήριξη για τη λειτουργία της μηχανής, και το γράψιμο προγραμμάτων.Παρακαλούμε επικοινωνήστε μαζί μας σήμερα για μια δωρεάν συμβουλή.
