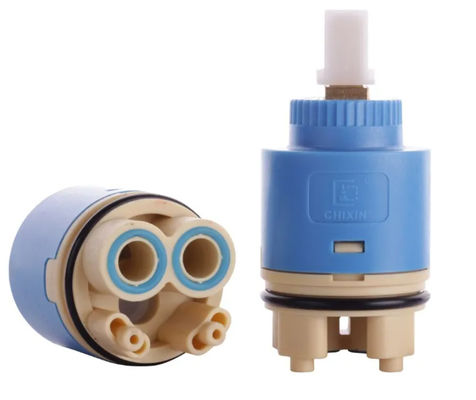

RTAF-CA003-H- Μηχανή αυτοματοποιημένης συναρμολόγησης τροχιάς βρύσης με υψηλό πόδι

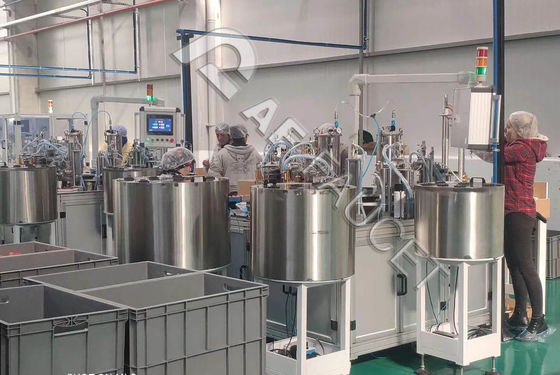

Είναι ένας πραγματικός σταθμός εργασίας για μια πλήρως αυτόματη γραμμή συναρμολόγησης, συμπεριλαμβανομένου του μεγάλου εξωτερικού δακτυλίου σφράγισης O, 2 μικρών δακτυλίων σφράγισης O και του εσωτερικού δακτυλίου σφράγισης.Ολόκληρη η διαδικασία εκτελείται από έναν μόνο εργαζόμενο.

Παραγωγή: 500~900 μονάδες/ώρα

Δύναμη λειτουργίας: 220VAC, 2,5KW, μέγιστη κατανάλωση αέρα: 0,12L/ώρα

Κύρια ηλεκτρονικά εξαρτήματα

Ρομπότ: Γιαπωνέζικο Epson SCARA (( 4 σπιντέλα) ρομπότ και κάμερα

Πνευματικά εξαρτήματα FESTO ή μάρκα SMC.

Το σύστημα ελέγχου: Omron PLC + 10" οθόνη αφής

Αισθητήρες: KEYECNE ή Γερμανικό SICK ή Ιαπωνία OMRON

Μοιραστής: μοντέλα υψηλής ακρίβειας

Προφίλ: μάρκα Shanghai Meike

Αντλίες πετρελαίου: Κινέζικη μάρκα

Διαδικασίες συναρμολόγησης

1# Κεραμικοί δίσκοι (πάνω)

2# Θέση Dics

3# Φορτίο πινακίδας οδήγησης

4# Εγκατάσταση πινακίδας οδήγησης

5# Έλαιο (λιπαρά) σε κεραμικούς δίσκους

6# Εφόρτιση του περιστροφίου

7# Φορτώνοντας το περίβλημα του αμαξώματος

8# Εγκατάσταση κελύφους

9# Μηχανική συναρμολόγηση

10# Αποφόρτωση του τελικού προϊόντος

11# Υψηλή βάση του ποδιού

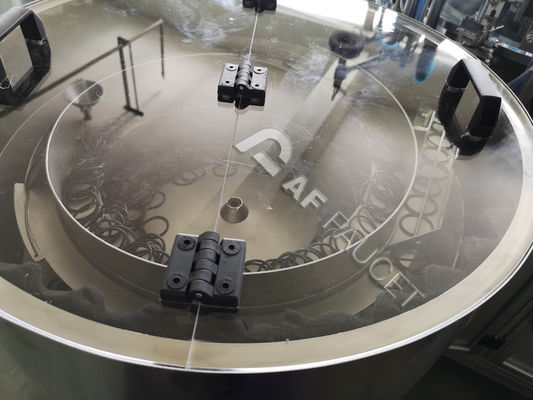

12# Μεγάλο δαχτυλίδι O

13# επίπεδη βάση ποδιού

14# Εσωτερικό δαχτυλίδι σφράγισης

15# Επιθεώρηση

16# Κεραμικοί δίσκοι (βάση/κάτω μέρος)

Εργασιακό περιβάλλον

θερμοκρασία περιβάλλοντος εργασίας: 0 ≤ 45 °C·

υγρασία: 20 ≤ 90% RH·

Ηλεκτρική τροφοδοσία: μονοφασική 220VAC, 50Hz, 6KVA

συμπιεσμένος αέρας: 3kgf/cm, ανοχή: ± 10%·
μέγιστη κατανάλωση: 0,12 L/ώρα

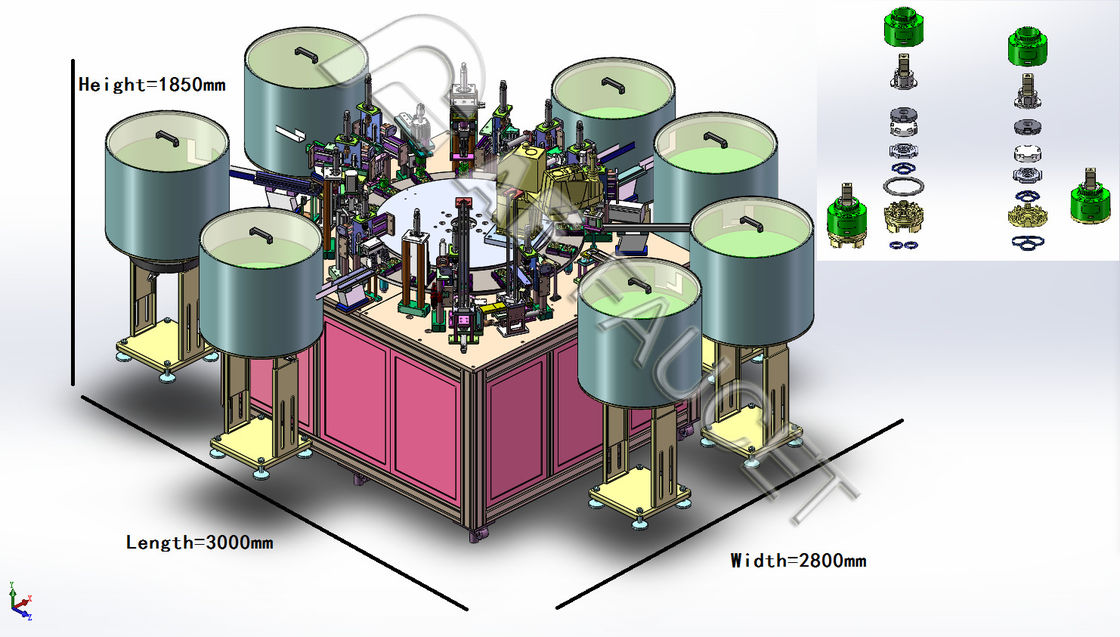

Περιοχή εγκατάστασης: 3500mmX3500mmX1900mm

Δεν υπάρχει ισχυρή μαγνητική ζώνη, και δεν υπάρχει βλαβερό αέριο στο εργαστήριο

Παρέχουμε εξατομικευμένες γραμμές σύμφωνα με τα προϊόντα του πελάτη, την παραγωγική απόδοση και το σχέδιο διάταξης του εργαστηρίου, παρακαλούμε επικοινωνήστε μαζί μας για δωρεάν διαβούλευση.
