Εισαγωγή

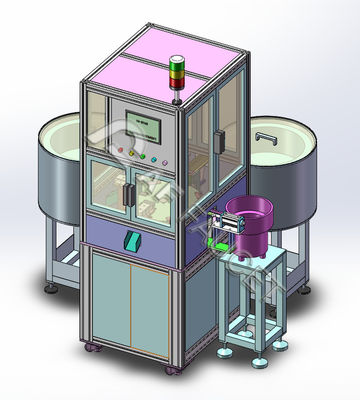

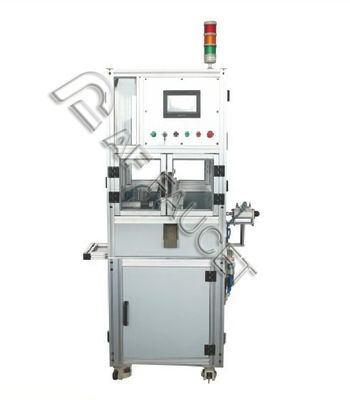

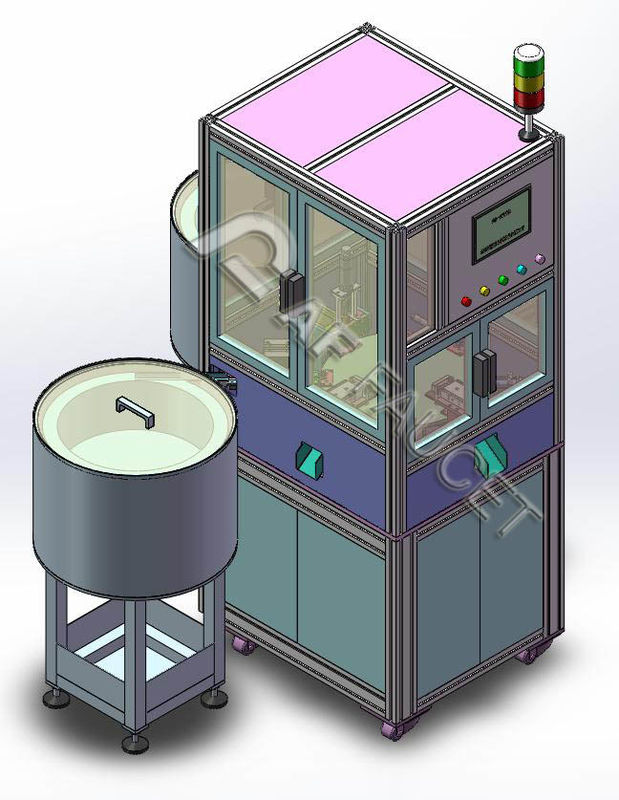

Αυτό το αποκλειστικά σχεδιασμένο μηχάνημα μπορεί να συναρμολογήσει βάση, λαβή και καρφίτσες. Αυτόματη ισοπέδωση και σχήμα, τροφοδοσία, συναρμολόγηση, εκφόρτωση κλπ. Σταθερό και εύκολο πρόγραμμα HMI για λειτουργία και έλεγχο.

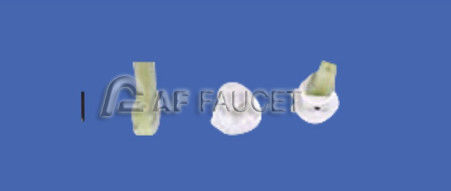

1Η γραμμή συναρμολόγησης αυτή είναι κατάλληλη για τη βάση, τη λαβή και την συναρμολόγηση καρτών φ25, φ35 και φ40 mm κεραμικών φυσίγγων.
2Σταθερή λειτουργία, λειτουργεί μέχρι 20 ώρες αδιάλειπτα.
3. Χρόνος κύκλου: 2,5S/μονάδα 10000 σετ/8 ώρες
4Αυτή η γραμμή συναρμολόγησης είναι φιλική προς το περιβάλλον, πράσινη τεχνολογία.
Διαδικασίες συναρμολόγησης
1# Συγκέντρωση βάσης
2# Χειραφέτησης Συγκεντρώστε
3# Αδειές θέσεις
4# Συγκέντρωση καρφίτσας
5# Ανίχνευση
6# Σταθμός εκφόρτωσης ειδικών προϊόντων
7# Αδειές θέσεις
8# Σταθμός εκφόρτωσης μη ειδικευμένων προϊόντων
Βασικές ενότητες
1. Σύστημα επιπέδου και σχήματος: περιέχει πλάκα αποθήκευσης, βάση, ελεγκτή κλπ. Όλα τα 3 μέρη μεταφέρονται χωριστά στην καθορισμένη θέση με ανεξάρτητες πλάκες τροφοδοσίας.
2 Σύστημα τροφοδοσίας: κύλινδρο, μηχανικές δομές κ.λπ. Ο μηχανισμός τροφοδοσίας μεταφέρει τα μέρη στην οξεία θέση ένα προς ένα και προετοιμάζεται για συναρμολόγηση.
3Σύστημα μεταφοράς: περιέχει κινητήρα, ελεγκτή, κορμί εργαστηρίου, φωτοηλεκτρική τοποθέτηση και άλλα μηχανικά μέρη.Το σύστημα ισοπέδωσης και διαμόρφωσης τοποθέτησε όλα τα προϊόντα σε ομάδες και τα μετέφερε με σύστημα τροφοδοσίας στις περιοχές τοποθέτησης για να συναρμολογηθούν.
4Συστήματα χειρισμού και ελέγχου: PLC + οθόνη αφής
Εργασιακό περιβάλλον
θερμοκρασία περιβάλλοντος εργασίας: 0 ≤ 45 °C·
υγρασία: 20 ≤ 90% RH·
Ηλεκτρική τροφοδοσία: μονοφασική 220VAC, 50Hz, 2KVA
συμπιεσμένος αέρας: 2 kgf/cm, ανοχή: ± 10%·
Περιοχή εγκατάστασης: 1400mmX1400mmX1900mm
Δεν υπάρχει ισχυρή μαγνητική ζώνη, και δεν υπάρχει βλαβερό αέριο στο εργαστήριο
Παρέχουμε εξατομικευμένες γραμμές σύμφωνα με τα προϊόντα του πελάτη, την παραγωγική απόδοση και το σχέδιο διάταξης του εργαστηρίου, παρακαλούμε επικοινωνήστε μαζί μας για δωρεάν διαβούλευση.
